Точность до миллиметра

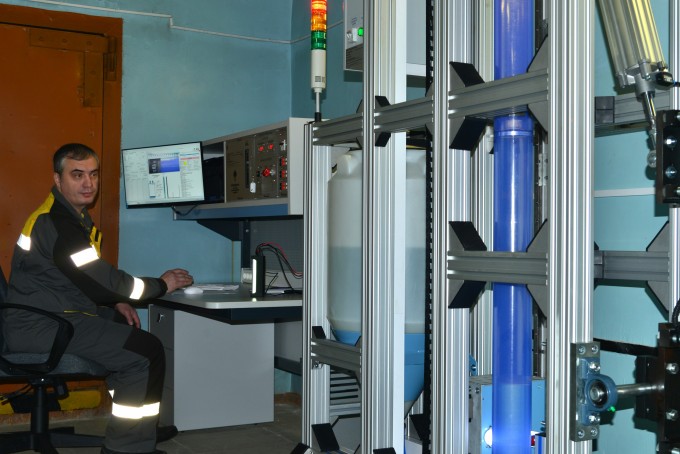

В конце прошлого года в распоряжение Ангарской нефтехимической компании поступило новое эталонное оборудование для работы со средствами измерения уровня жидкости (уровнемерами). Новая установка смонтирована в цехе КИПиА и уже активно применяется в работе.

Организация сложного производственного процесса невозможна без надежных и точных средств измерения. На промышленной площадке Ангарской нефтехимической компании используется большое количество различных измерительных приборов. Только уровнемеров на предприятии не менее 1,5 тысяч единиц. Для исключения неточности в измерениях работоспособность и метрологические характеристики всех уровнемеров должны постоянно контролироваться и подтверждаться, в том числе с помощью процедуры поверки и калибровки. Эта работа возложена на работников цеха КИПиА и метрологической лаборатории.

Уровнемерная установка, поступившая на баланс цеха, имеет погрешность 0,3 мм. В соответствии с государственной поверочной схемой, такое устройство является рабочим эталоном первого разряда. Сама установка состоит из трёх отдельных модулей, использующих различные методы измерения: имитационный, проливной и весовой.

Имитационный модуль представляет из себя движущийся на рельсах экран, который имитирует разные точки уровня жидкости. Отраженный сигнал считывается датчиками и поступает на станцию управления, где с помощью программных средств вычисляется погрешность проверяемого уровнемера путем сравнения измерений с эталоном. Такой метод проверки подходит практически для всех типов радарных и ультразвуковых уровнемеров.

Модуль, где применяется проливной метод измерения, используется для уровнемеров, которые нельзя проверить имитационным способом. Такое устройство работает по принципу сообщающихся сосудов. Из стационарного резервуара подается вода в измерительную часть, в которой находится эталон и проверяемый уровнемер. Эталон постоянно измеряет уровень жидкости и передаёт информацию на станцию управления, которая сравнивает эти значения с показаниями проверяемого уровнемера и выполняет расчет погрешности.

Третий модуль, в котором используется весовой метод, необходим для проверки буйковых уровнемеров.

Примечательно, что задолго до покупки этой установки, работники цеха КИПиА пользовались аналогичными устройствами, изготовленным по собственному проекту. Свою функцию установки в целом выполняли, однако они не отвечали всем существующим требованиям в области метрологии. Их производительность была на достаточно низком уровне из-за применения большого количества ручных манипуляций. Новая уровнемерная установка – это высокоточный инструмент, отвечающий государственным требованиям в области метрологии, который не только позволил увеличить точность проверок не менее чем в 3 раза, но и максимально автоматизировать процесс выполнения работ с уровнемерами.

- Встроенная автоматика позволяет нам отказаться от части ручного труда и увеличить производительность работ, что особенно важно в период капитальных остановочных ремонтов на предприятии, - пояснил заместитель начальника цеха КИПиА АНХК Юрий Воронин.
