Отопление от солнца миф или реальность!

За счет солнечной тепловой энергии можно полностью обеспечить потребности в горячей воде в доме в летнее время. В осенне-весенний период от солнца можно получить до 30% требуемой энергии на отопление и до 60% от потребностей на горячее водоснабжение.

В среднем по году, в зависимости от климатических условий и широты местности, поток солнечного излучения на земную поверхность составляет от 100 до 250 Вт/м2, достигая пиковых значений в полдень при ясном небе, практически в любом (независимо от широты) месте, около 1 000 Вт/м2. В условиях средней полосы России и странах Балтии солнечное излучение "приносит" на поверхность земли энергию, эквивалентную примерно 100-150 кг у.т./м2 в год.

Практическая задача, стоящая перед разработчиками и создателями различного вида солнечных установок, состоит в том, чтобы наиболее эффективно "собрать" этот поток энергии и преобразовать его в нужный вид энергии (теплоту, электроэнергию) при наименьших затратах на установку. Простейшим и наиболее дешевым способом использования солнечной энергии является нагрев бытовой воды в так называемых плоских солнечных коллекторах. Более сложными являются устройства с вакуумными солнечными коллекторами. В солнечные летние дни разницы в работе хороших плоских и вакуумных солнечных коллекторов практически незаметна. Однако при низкой температуре окружающей среды преимущества вакуумных коллекторов становятся очевидны. Также, даже в летнее время есть разница в между максимальными температурами нагрева воды в коллекторах. Если для плоских коллекторов максимальная температура не превышает 80-90 градусов, то в вакуумных коллекторах температура теплоносителя может превышать 100 °С. С одной стороны, это требует постоянного отвода тепла от вакуумного коллектора, чтобы он не закипел. Однако с другой стороны, в системах с плоскими коллекторами существует проблема размножения бактерий и других микроорганизмов (там тепло и влажно), которой нет в системах с вакуумными коллекторами.

Мы предлагаем только вакуумные солнечные коллекторы и системы на их основе.

Принцип работы солнечной водонагревательной установки

Обычно системы с плоскими коллекторами используют сезонно, с весны по осень. В зимнее время производительность систем с плоскими солнечными коллекторами падает за счет теплопотерь в окружающую среду. В круглогодичных солнечных водонагревательных установках обычно используются вакуумные солнечные коллекторы, хотя возможно использование и плоских коллеторов в хорошей теплоизоляцией. В любом случае необходимо уделять пристальное внимание теплоизоляции труб, идущих к коллектору и от него.

Солнечная водонагревательная установка состоит из солнечного коллектора и теплообменника-аккумулятора. Через солнечный коллектор циркулирует теплоноситель (антифриз). Теплоноситель нагревается в солнечном коллекторе энергией солнца и отдает затем тепловую энергию воде через теплообменник, вмонтированный в бак-аккумулятор. В баке-аккумуляторе хранится горячая вода до момента ее использования, поэтому он должен иметь хорошую теплоизоляцию. В первом контуре, где расположен солнечный коллектор, может использоваться естественная или принудительная циркуляция теплоносителя. В бак-аккумулятор может устанавливаться электрический или какой-либо другой автоматический нагреватель-дублер. В случае понижения температуры в баке-аккумуляторе ниже установленной (продолжительная пасмурная погода или малое количество часов солнечного сияния зимой) нагреватель-дублер автоматически включается и догревает воду до заданной температуры.

Математическое моделирование простейшей солнечной водонагревательной установки, проведенное в Институте высоких температур Российской академии наук с использованием современных программных средств и данных типичного метеогода показало, что в реальных климатических условиях средней полосы России, Латвии и Эстонии целесообразно использование сезонных плоских солнечных водонагревателей, работающих в период с марта по сентябрь. Для установки с отношением площади солнечного коллектора к объему бака-аккумулятора 2 м2/100 л вероятность ежедневного нагрева воды в этот период до температуры не менее чем 37°С составляет 50-90%, до температуры не менее чем 45°С - 30-70%, до температуры не менее чем 55°С - 20-60%. Максимальные значения вероятности относятся к летним месяцам.

Общая информация об вакуумных коллекторах

В вакуумном водонагревателе-коллекторе объем, в котором находится черная поверхность, поглощающая солнечное излучение, отделен от окружающей среды вакуумированным пространством, что позволяет практически полностью устранять потери теплоты в окружающую среду за счет теплопроводности и конвекции. Потери на излучение в значительной степени подавляются за счет применения селективного покрытия. Так как полный коэффициент потерь в вакуумном коллекторе мал, теплоноситель в нем можно нагреть до температур 120 — 160°С .

Благодаря высокой теплоизоляции вакуумные солнечные коллекторы работают очень эффективно при низких температурах окружающей среды. Преимущество вакуумных коллекторов перед плоскими начинает проявлятся при температуре воздуха ниже 15 градусов Цельсия. При отрицательных температурах воздуха вакуумным коллекторам альтернативы нет.

Солнечные тепловые установки на основе вакуумных коллекторов могут применяться как для целей горячего водоснабжения, так и для отопления дома. При этом в летнее время можно полностью получать горячую воду от солнечного нагревателя. В остальное время года за счет энергии солнца можно получать до 60% горячей воды.Часто возникают вопрос, насколько реально отапливать дом за счет энергии солнца. К сожалению, в европейской части России о значительной доле солнечного отопления в тепловом балансе говорить не приходится. Однако, солнечная отопительная установка на основе вакуумных солнечных коллекторов может с успехом справляться с задачей поддержания минимальной заданной температуры дома весной и осенью.

В зимнее время тоже можно рассчитывать на некоторую добавку тепловой энергии для отопления. Но она будет незначительна в декабре и январе. Поэтому обычно солнечную отопительную систему рассчитывают на работу в весенне-осенний период, а зимой она будет помогать вашей основной системе отопления (на газу, дровах, биотопливе, солярке и т.п.).

Немного технической формации

Конструкция стеклянных вакуумных труб похожа на конструкцию термоса: одна трубка вставлена в другую с большим диаметром. Между ними вакуум, который представляет совершенную термоизоляцию. Потери на излучение, особенно ощутимые зимой и при более высоких температурах нагреваемой воды, очень низкие. Благодаря цилиндрической форме трубок солнечные лучи падают на постоянно одинаковую поверхность (в плоскости перпендикулярно к оси трубки). Это проявляется и в получении большей энергии, хоть солнце и светит под «неудобным» углом, во время захода и восхода солнца, например, и при разных поворотах коллектора. Вакуумными трубками используется и так называемый диффузионный свет, когда солнце закрыто облаками. Эти коллекторы с цилиндрической абсорбционной поверхностью имеют ряд неоспоримых преимуществ перед плоскими солнечными коллекторами. В любое время дня под прямым солнечным излучением постоянно находится часть абсорбирующего вещества вакуумной трубки; это как бы плоский коллектор, поворачивающийся на одной оси за солнцем. При этом эффективная воспринимающая площадь коллектора в разы больше аналогичной площади плоского солнечного коллектора.

Существуют 2 основных типа вакуумных коллекторов, вакуумный коллектор с прямой теплопередачей воде и вакуумный коллектор с термотрубками.

Вакуумный коллектор с прямой теплопередачей воде

Вакуумные трубки расположены под определенным углом и соединены с накопительным баком. Из него вода контура теплообменника течёт прямо в трубки, нагревается и возвращается обратно. К преимуществам этой системы относится непосредственная передача тепла воде без участия других элементов. Термосифонные системы работают на принципе явления естественной конвекции, когда теплая вода стремится вверх. В термосифонных системах бак должен быть расположен выше коллектора. Когда вода в трубках коллектора нагревается, она становится легче и естественно поднимается в верхнюю часть бака. Более прохладная вода в баке течет вниз в трубки, таким образом обеспечивается циркуляция во всей системе. В маленьких системах бак объединен с коллектором и не рассчитан на магистральное давление, поэтому термосифонные системы нужно использовать либо с подачей воды из вышерасположенной емкости, либо через уменьшающие давление редукторы.Имеет минимальное гидравлическое сопротивление. Система обязательно должна быть безнапорной (с открытым расширительным баком), чтобы на трубки не могло действовать давление. Минусом можно считать несколько больший объем воды контура теплообменника (60-200 литров). Если трубка разобьется, происходит утечка воды. Но основным преимуществом остается низкая стоимость со всеми выгодами коллектора с вакуумными трубками.

Вакуумный коллектор с прямой теплопередачей воде и встроенным теплообменником

Такой коллектор имеет все преимущества и особенности предыдущего типа коллекторов. Отличием является наличие встроенного в бак эффективного теплообменника, что позволяет подсоединить коллектор с баком к напорной сети водоснабжения. При этом в трубках по-прежнему практически нет давления. Одним из преимуществ также является возможность заполнения водонагревательного контура незамерзающей жидкостью, что позволяет использовать его и при небольших минусовых температурах (до минус 5-10 градусов). Другим преимуществом является то, что в коллекторе не откладываются соли жесткости и другие загрязнения, так как объем теплоносителя один и тот же, а расходуемая вода проходит только по внутреннему медному теплообменнику.

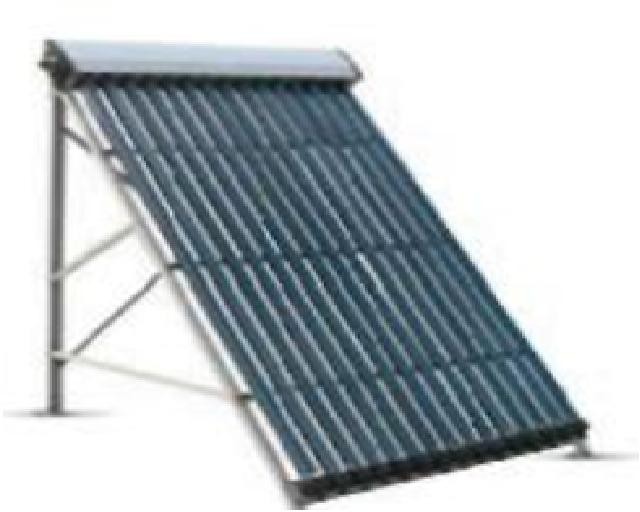

Вакуумный коллектор с термотрубками

Это более сложный и более дорогой коллектор. Термотрубка – это закрытая медная труба с небольшим содержанием легкокипящей жидкости. Под воздействием тепла жидкость испаряется и забирает тепло вакуумной трубки. Пары поднимаются в верхнюю часть – головку, где конденсируются и передают тепло теплоносителю основного контура водопотребления или незамерзающей жидкости отопительного контура. Конденсат стекает вниз, и все повторяется снова. Приемник солнечного коллектора медный с полиуретановой изоляцией, закрыт нержавеющим листом. Передача тепла происходит через медную „гильзу“ приемника. Благодаря этому отопительный контур отделен от трубок, при повреждении одной трубки коллектор продолжает работать. Процедура замены трубок очень проста, при этом нет необходимости сливать незамерзающую смесь из контура теплообменника.

Другим важным преимуществом коллекторов с тепловыми трубками является их способность работать при температурах до -35°С (полностью стеклянные коллекторы с тепловыми трубками) или даже до -50°С (коллекторы с металлическими тепловыми трубками).

Обычно испарение начинается при температуре трубки более 30°С, таким образом при низких температурах трубка как бы "запирается" и не происходит потерь тепла через коллектор (например ночью или в пасмурную погоду).

При этом коллектор помещается снаружи помещения, а все остальное оборудование - внутри дома, что способствует минимизации теплопотерь.

Мы предлагаем только Вакуумный коллектор с термотрубками.
